平板晶闸管元件
KP普通晶闸管 KA高频晶闸管 KK快恢复二极管 KS双向晶闸管 ZP整流二极管 ZK快恢复二极管

平板式元器件简述

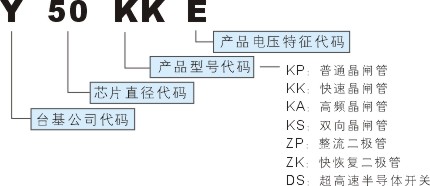

一、命名规则:





二、特点:1、全扩散工艺 2、平板型陶瓷管壳封装 3、中心放大门极结构 4、双面冷却 5、大电流

三、典型应用:1、大功率变流器 2、交直流电机控制 3、交直流开关 4、相控整流 5、有源和无源逆变

三、说明:1、IGTVGTIH为25°C测试值,除非另作说明,参数表中其它参数皆为在Tjm下的测试值。
         2、I2t=I2TSM×tw/2;tw=正弦半波电流底宽。在50Hz下,I2t=0.005I2TSM(A2s)
         3、当使用在电流为60HZ情况下:
          ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm

I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
         4、VTO:门槛电压,rT斜率电阻
         5、门极引线:白色或无色;阴极引线(需要时):红色
